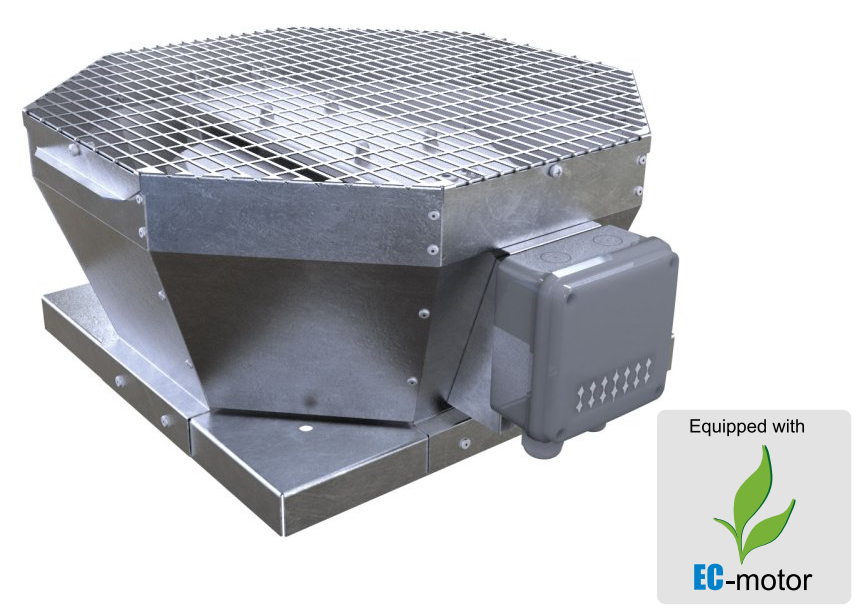

Wentylator dachowy VKVz 225 EC

Wentylator dachowy VKVz 225 EC

Kod produktu: VKVz 225 EC

Zastosowanie

Wentylatory dachowe serii VKVz EC i VKHz EC wykorzystywane są w wywiewnej wentylacji pomieszczeń wymagających energooszczędnych rozwiązań, przy zachowaniu efektywnej wymiany powietrza. Zastosowanie silników EC redukuje zużycie energii o 35% przy jednoczesnym utrzymaniu wysokiego poziomu wydajności i niskiego poziomu hałasu. Zalecane do instalacji w obiektach użytku publicznego takich jak banki, supermarkety, sklepy, restauracje. Wentylatory przeznaczone są do montażu na podstawach dachowych lub tłumiących.

Konstrukcja

Obudowa wykonana jest ze stali ocynkowanej.

Silnik

W wentylatorach zastosowane są silniki prądu stałego o wysokiej sprawności, z zewnętrznym wirnikiem, wyposażone w wentylator z łopatkami zagiętymi do tyłu. Tego typu silniki są na dzień dzisiejszy najlepszym rozwiązaniem w dziedzinie oszczędzania energii. Silniki elektro-komutatorowe (EC) charakteryzują się wysoką sprawnością i optymalnym sterowaniem w całym spektrum obrotów. Niewątpliwą zaletą silnika EC jest jego wysoki KPD (dochodzący do 90%).

Regulacja prędkości

Włączenie wentylatora i sterowanie jego wydajnością odbywa się przy pomocy zewnętrznego sygnału sterującego 0-10 V (na przykład za pomocą regulatora dla silników EC). Regulowanie wydajnością może odbywać się w zależności od poziomu temperatury, ciśnienia, zadymienia lub innych parametrów systemu. Przy zmianie wartości parametru sterującego silnik EC zmienia prędkość obrotową, dostosowując ją do wymagań systemu. Regulacja jest możliwa zarówno w sieciach 50 Hz jak i 60 Hz. Możliwe jest także centralne sterowanie wentylatorami w ramach zintegrowanej sieci, przy zastosowaniu odpowiedniego oprogramowania.

Montaż

Wentylator montowany jest bezpośrednio na powierzchni dachu lub na podstawie dachowej (izolowanej lub tłumiącej), ustawionej bezpośrednio nad kanałem wentylacyjnym. Do połączenia z kanałem wentylacyjnym służą następujące akcesoria: zawór zwrotny KKV, łącznik kanałów elastycznych GVK, oraz kołnierz FVK. Przyłączenie elektryczne i instalacja muszą być wykonane zgodnie z instrukcją i schematem elektrycznym znajdują-cym się w DTR.

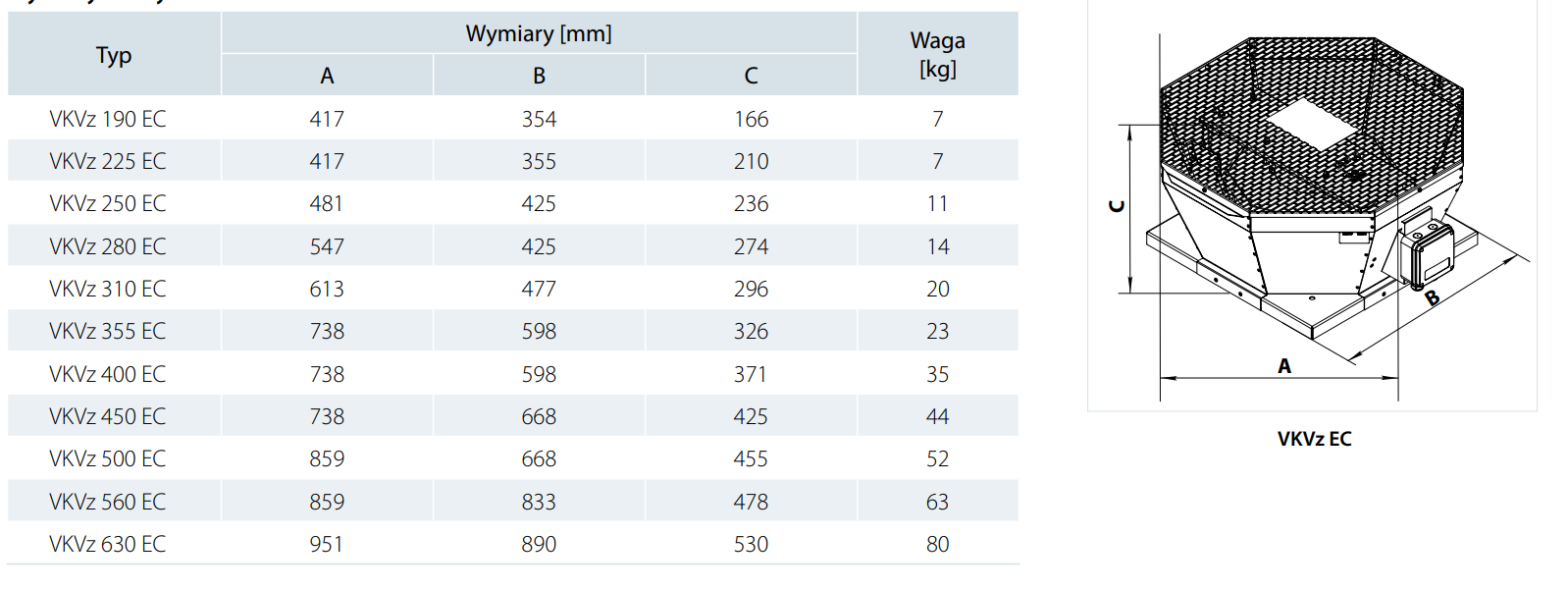

Wymiary

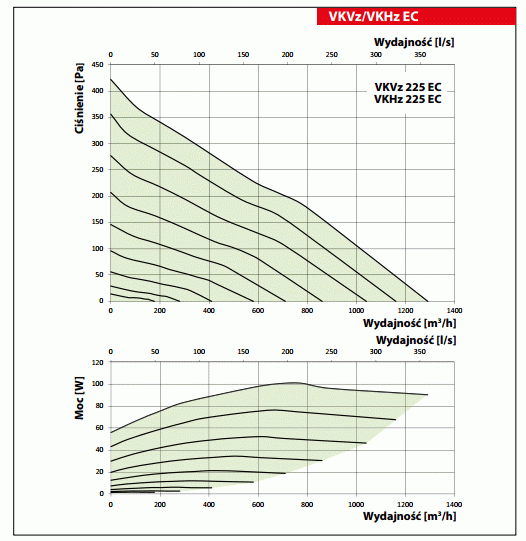

Dane techniczne
