Objaśnienie oznaczeń "-", "0", "+" znajduje się na dole strony

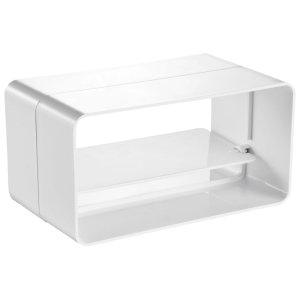

927 - łącznik zaworem zwrotnym do kanałów płaskich 220x90

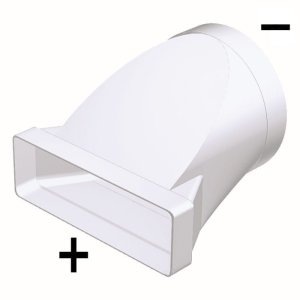

970 - łącznik przekrojów zmiennych w jednej płaszczyźnie bocznej 220x90 mm na fi 150mm
Art. 905 + Art. 977 - kratka kończąca kanał Megaduct + redukcja z kanału Megaduct na kratkę 905

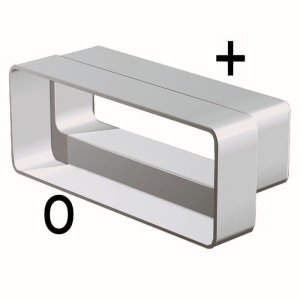

957 - redukcja z systemu prostokątnego 220x90mm na 204x60mm

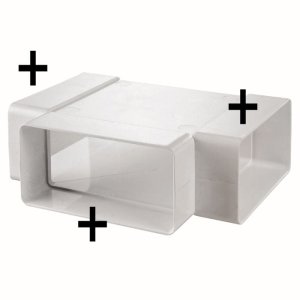

982 - trójnik do kanałów prostokątnych 220x90 mm
LEGENDA:
Znaczek „-” oznacza, że króciec kształtki z takim oznaczeniem wchodzi do środka kanału danego przekroju. Taka kształtka NIE połączy się jednak bezpośrednio z inną kształtką mającą także w oznaczeniu „-” (do połączenia ich ze sobą będzie wówczas potrzebny kawałek kanału).

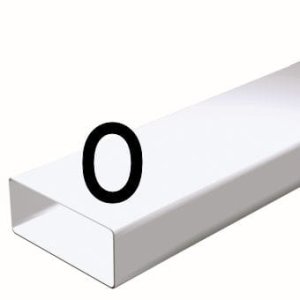

Znaczek „0” oznacza przekrój kanału (ale i niektóre kształtki mają taki wymiar). Do takiego króćca można bezpośrednio przyłączyć kształtki z symbolem „-” (które wejdą do środka) lub z symbolem „+” (które najdą na niego). Dany wymiar NIE połączy się natomiast z innym króćcem o takim samym symbolu (do połączenia konieczne jest wówczas użycie łącznika, kolana lub trójnika o króćcach „-” lub „+”).
Znaczek „+” oznacza, że króciec kształtki z takim oznaczeniem nachodzi na kanał danego przekroju. Taka kształtka NIE połączy się jednak bezpośrednio z inną kształtką mającą także w oznaczeniu „+” (do połączenia ich ze sobą będzie wówczas potrzebny kawałek kanału).
